Care este diferența dintre un întrerupător de curent rezidual și un întrerupător obișnuit?

Diferența de bază dintre aîntrerupător de curent rezidual (RCCB)si aîntrerupător obișnuiteste că un întrerupător obișnuit protejează liniile și echipamentele, în timp ce un RCCB protejează în primul rând siguranța personală.

Funcțiile lor de bază diferă

Întreruptoarele obișnuite monitorizează în primul rând magnitudinea curentului, protejând firele și echipamentele electrice de supraîncălzire și ardere din cauza curentului excesiv, suprasarcină sau scurtcircuite, prevenind astfel incendiile.

Întreruptoarele cu curent rezidual (RCCB) monitorizează în primul rând echilibrul curentului, protejând siguranța personală împotriva șocurilor electrice cauzate de scurgerile din cauza izolației deteriorate în cablaj sau echipamente.

Principiile și structurile de lucru diferă

1. Întrerupător standard

Principiu: Monitorizează magnitudinea curentului. Când curentul depășește valoarea nominală, dispozitivul mecanic intern (bandă bimetală/bobină electromagnetică) se declanșează.

Structura: constă în principal din mecanismul de comutare și aceste două dispozitive de protecție, concentrându-se doar pe curentul total pe firul sub tensiune (și firul neutru).

Parametru cheie: curent nominal

Marcaje de aspect: De obicei sunt afișate doar mânerul comutatorului și parametrul curent.

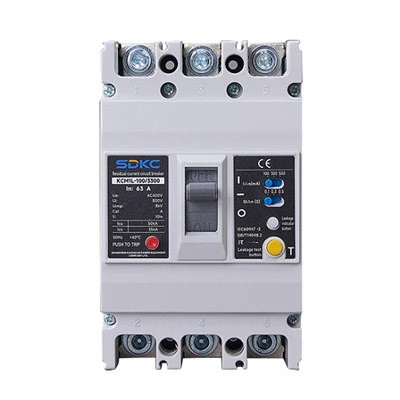

2. Întrerupător de curent rezidual (RCCB)

Principiu: Monitorizează echilibrul curent. Detectează simultan curentul în firele sub tensiune și neutru; când diferența dintre cele două (curent de scurgere) atinge o valoare periculoasă, se declanșează instantaneu.

Structură: Poate fi înțeleasă ca adăugarea unui modul de detectare a curentului de scurgere foarte sensibil la un întrerupător standard. Prin urmare, unele RCCB au și funcții de protecție la suprasarcină și la scurt{1}circuit (aceste produse sunt adesea numite RCBO).

Parametri cheie: curent nominal + curent de scurgere curent de declanșare

Marcaje de aspect: Include un buton de testare (care trebuie apăsat lunar) și un buton de resetare, adesea marcat „30mA”.

Diferite scenarii de aplicare

1. Întrerupător standard: Folosit ca protecție de bază pentru toate circuitele, cum ar fi întrerupătoarele principale, circuitele de iluminat și circuitele dedicate de aer condiționat.

Protejează în primul rând împotriva riscurilor de incendiu cauzate de cablarea învechită, defecțiunea echipamentelor și cablarea accidentală.

2. Întrerupător de curent rezidual (RCCB): Folosit pentru circuitele terminale care contactează direct sau indirect corpul uman, cum ar fi toate circuitele prize (în special în locuri umede precum bucătării, băi și balcoane), aparate de mână și dispozitive mobile.

Întreruptoarele cu curent rezidual (RCCB) sunt proiectate pentru a preveni scurgerile electrice fatale și pentru a proteja siguranța personală. Întreruptoarele convenționale (CCB), pe de altă parte, oferă protecție de bază împotriva incendiilor cauzate de defecțiuni ale circuitului. Selectarea și configurarea corectă a ambelor sunt cruciale pentru crearea unui mediu electric sigur.
